不锈钢分液歧管焊接难点解析：高柔性激光焊接技术如何破局？

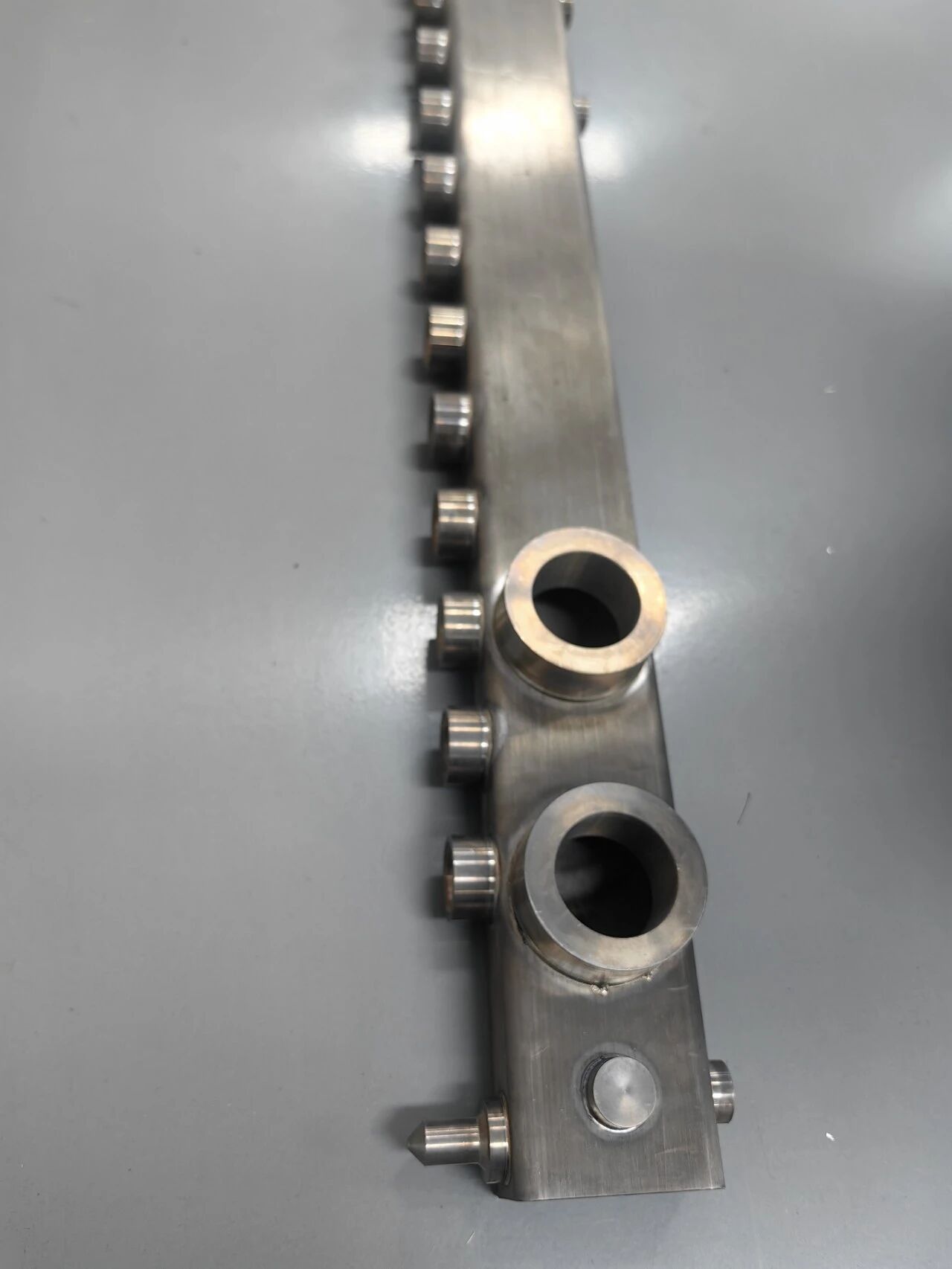

在制药设备、生物发酵系统、高纯水处理及化工领域，不锈钢分液歧管（又称多支管、汇流排）作为流体分配的关键部件，其制造质量直接关系到生产线的安全与纯净度。这类工件通常由一个主管道和多个角度的支管组成，材质多为304或316L不锈钢。

然而，在实际生产中，分液歧管的焊接一直是让工厂管理者头疼的难题。传统的氩弧焊（TIG）工艺在面对这类复杂管件结构时，往往面临着合格率低、效率瓶颈、变形量大的挑战。

今天，我们就来深入剖析不锈钢分液歧管的焊接难点，并探讨激光焊接技术是如何凭借其“灵活性”给出完美解决方案的。

一、 传统工艺下的三大“拦路虎”

不锈钢分液歧管的焊接不同于简单的板材对焊，其结构特征决定了它属于“难焊件”范畴：

1. 支管对接处的熔透控制难

分液歧管的支管与主管呈相贯线连接。使用手工氩弧焊时，操作工需要根据管壁厚度精准控制电流。由于管壁通常较薄（1.5mm-3mm），稍有不慎就会烧穿支管根部，或在管内壁形成“焊瘤”。这些内部缺陷在制药级管道中是绝对不允许的，因为它们会残留介质，滋生细菌。

2. 热输入过大导致的“喇叭口”变形

不锈钢的线膨胀系数较大，散热性差。传统焊接的热量是向四周扩散的，当在主管上焊接多个支管时，累积的热量会导致主管壁发生 “内凹”或“鼓包” ，支管间距难以保证。一旦变形，不仅影响外观，更会导致安装时法兰接口对不上，造成极大的返工成本。

3. 多角度、小空间的工艺干涉

分液歧管的支管方向各异，有些夹角甚至小于30度。普通的焊枪枪体较粗，在狭小空间内难以施展，导致焊接死角存在，不得不依赖工人的高超技艺，无法实现标准化生产。

二、 激光焊接的破局之道与灵活性优势

针对上述痛点，激光焊接技术引入了“光速”作为热源。相比传统工艺，它不仅改变了能量形式，更重要的是改变了生产的灵活性。

1. 极致的柔性：一机适配“万变”管径

这是解决分液歧管多规格问题的核心。现代激光焊接设备，特别是针对管件设计的柔性激光工作站，配备了可编程的自适应夹具系统。

以往切换产品需要整套更换模具，而现在的解决方案允许设备在程序控制下自动调节加持范围。无论你的主管是Φ50还是Φ200，只需调用参数，夹具就能自动对中。这种无需机械换型的特性，让多品种、小批量的歧管生产变得游刃有余，彻底释放了设备利用率。

2. 极小的热影响区：告别变形与打磨

激光焊接的能量密度极高，能量集中在一个极小的点上，这带来了两个显著优势：

• 变形量趋近于零：由于热量注入极快且集中，焊缝周边的温升极小。在焊接薄壁不锈钢分液歧管时，主管内壁光滑无痕，彻底解决了热变形导致的尺寸超差问题。
• 免打磨工艺：激光焊缝平整、美观，鱼鳞纹均匀一致。在后端处理上，相比传统氩弧焊的大面积打磨，激光焊只需极轻微的处理甚至无需处理，大大节省了人工成本。

3. 灵活的空间可达性：复杂角度无所畏惧

针对支管角度刁钻的问题，目前的解决方案有两种灵活配置：

• 手持式激光焊接：针对非标、大型或角度极其刁钻的歧管，手持焊枪轻便（部分设备焊枪重量仅0.7kg），且配有360度旋转的吊臂或万向轮移动机构，操作工可以像写字一样轻松地在任何角度完成焊接，且送丝稳定。
• 自动化编程：对于批量化产品，设备可通过示教编程或激光寻位，自动完成相贯线的圆周焊接，无需人工旋转工件。

三、 方案落地：如何选择适合的激光设备？

如果你正在寻找不锈钢分液歧管的焊接方案，建议关注设备的以下三个核心点：

1. 夹持系统的柔性（最重要） ：确保设备拥有通用的芯轴定位或气动柔性夹爪，能快速锁定不同直径的管件，保证焊接时的导电与散热。
2. 摆动焊接功能：针对管件对接的间隙问题，选择带有“摆动焊接”功能的激光头，能通过光斑摆动弥补工装装配时的微小间隙，容错率更高。
3. 保护气体配置：不锈钢焊接背面需要保护气体（氩气）以防止氧化发黑。设备需具备稳定的背气保护功能，确保焊缝内壁呈银白色，满足卫生级标准。


四、 结语

不锈钢分液歧管的焊接，本质上是一场关于“能量控制”与“工装适配”的较量。激光焊接凭借其高能量密度带来的低变形，以及从硬件夹具到软件参数的全方位柔性，正在逐步取代传统的氩弧焊工艺。

对于企业而言，引入激光焊接不仅仅是引进一台设备，更是建立了一套能够快速响应各类非标管件需求的灵活制造能力。这不仅是技术的升级，更是市场竞争力的核心保障。
